Jak zmierzyć źródło wody? Ciśnienie i przepływ w systemie nawadniania
Dobrze zaprojektowany system nawadniania zaczyna się od sprawdzenia źródła wody. Zanim dobierzemy zraszacze, zaplanujemy sekcje i przystąpimy do montażu, powinniśmy wiedzieć, jakimi parametrami dysponujemy. Najważniejsze są ciśnienie oraz przepływ wody.
Ich pomiar nie jest skomplikowany, a dostarcza informacji potrzebnych do dalszego projektowania. Pozwala ocenić możliwości źródła i zestawić je z wymaganiami urządzeń, które mają pracować w systemie. W tym artykule wyjaśniamy, jak zmierzyć źródło wody, jak wykonać podstawowe pomiary oraz na co zwrócić uwagę podczas interpretacji wyników.
Spis treści
- Jakie parametry źródła wody warto zmierzyć?
- Dlaczego ciśnienie wody ma znaczenie podczas projektowania?
- Jak wykonać pomiar ciśnienia wody?
- Ciśnienie statyczne i dynamiczne – jaka jest różnica?
- Jak zmierzyć przepływ wody?
- Pomiar ciśnienia i przepływu w praktyce
- Dlaczego ciśnienie i wydajność źródła należy analizować razem?
- Jak pomiar wpływa na dobór zraszaczy?
- Jak parametry źródła wody wpływają na podział systemu?
- Czy pomiar zależy od rodzaju źródła wody?
- Jak zmierzyć parametry źródła wody krok po kroku?
- Co zrobić, gdy pomiar wskazuje zbyt niskie ciśnienie lub wydajność?
- Pomiar źródła wody – co warto zapamiętać?
- Najważniejsze informacje w skrócie
Jakie parametry źródła wody warto zmierzyć?
Przed rozpoczęciem projektu należy poznać przede wszystkim dwa parametry: ciśnienie i dostępny przepływ. Ciśnienie informuje o warunkach, w jakich woda jest dostarczana do instalacji, natomiast przepływ określa jej ilość dostępną w jednostce czasu.
Obie wartości są ze sobą powiązane i powinny być analizowane łącznie. To ważne, ponieważ prawidłowa wartość ciśnienia zmierzona bez poboru nie oznacza jeszcze, że takie same warunki będą panowały po uruchomieniu urządzeń. Gdy rozpoczyna się pobór wody, w instalacji pojawiają się straty ciśnienia.
Znajomość parametrów źródła wody daje projektantowi punkt wyjścia do dalszych obliczeń. Pozwala zestawić możliwości zasilania z parametrami technicznymi zraszaczy i innych elementów, a następnie odpowiednio zaplanować cały system.
Dlaczego ciśnienie wody ma znaczenie podczas projektowania?
Każdy zraszacz jest projektowany do pracy w określonym zakresie ciśnienia. Informacje na ten temat znajdują się w dokumentacji technicznej producenta i powinny być uwzględnione podczas doboru urządzeń.
Jeżeli ciśnienie będzie niższe niż wymagane, urządzenia mogą nie osiągać parametrów deklarowanych dla danych warunków pracy. W przypadku zraszaczy wynurzalnych może mieć to znaczenie przy podnoszeniu zraszaczy i ich późniejszej pracy. Zmianie mogą ulegać również parametry związane z promieniem zraszania oraz dystrybucją wody.
Nie należy jednak przyjmować jednej wartości ciśnienia jako odpowiedniej dla każdego projektu. Wymagania zależą od rodzaju zastosowanych urządzeń. Dlatego wynik pomiaru trzeba zawsze porównać z wymaganiami urządzeń zraszających przewidzianych w konkretnej instalacji. Zraszacze i nawadnianie górne
Jak wykonać pomiar ciśnienia wody?
Do podstawowego pomiaru potrzebny jest manometr. Należy podłączyć go w punkcie możliwie zbliżonym do miejsca, z którego będzie zasilany system – na przykład do zewnętrznego kranu.
W pierwszej kolejności można zmierzyć ciśnienie statyczne, czyli ciśnienie występujące wtedy, gdy w instalacji nie odbywa się pobór wody. Podczas pomiaru pozostałe punkty poboru powinny być zamknięte. Manometr wskaże wówczas wartość panującą w instalacji bez przepływu.
Warto zapisać uzyskany wynik wraz z jednostką. W praktyce instalacyjnej ciśnienie często podawane jest w barach. Można spotkać się również z jednostką atmosfery, dlatego przy porównywaniu wyników z dokumentacją urządzeń trzeba zwracać uwagę na stosowane jednostki. Manometry i asortyment pomiarowy
Ciśnienie statyczne i dynamiczne – jaka jest różnica?
Sam pomiar ciśnienia statycznego nie daje pełnej informacji o warunkach pracy systemu. Gdy otwieramy kran i rozpoczyna się przepływ, sytuacja w instalacji się zmienia. Właśnie dlatego przy projektowaniu istotne jest także ciśnienie dynamiczne, czyli robocze.
W czasie przepływu występują straty ciśnienia. Powstają one m.in. na przewodach i elementach armatury. Oznacza to, że wartości ciśnienia dostępne podczas pracy mogą być niższe od wartości odczytanej przy braku poboru.
W praktyce projektanta interesuje więc nie tylko odpowiedź na pytanie „jakie jest ciśnienie?”, ale przede wszystkim: jakie ciśnienie jest dostępne przy wymaganym przepływie? To znacznie lepiej opisuje rzeczywiste warunki, w których będzie pracował system.
Temat diagnostyki niskiego ciśnienia oraz sposobów jego zwiększania szerzej omawiamy w artykule „Ciśnienie wody – jak zwiększyć ciśnienie wody w domu i ogrodzie”. Jak zwiększyć ciśnienie wody w domu i ogrodzie
Jak zmierzyć przepływ wody?

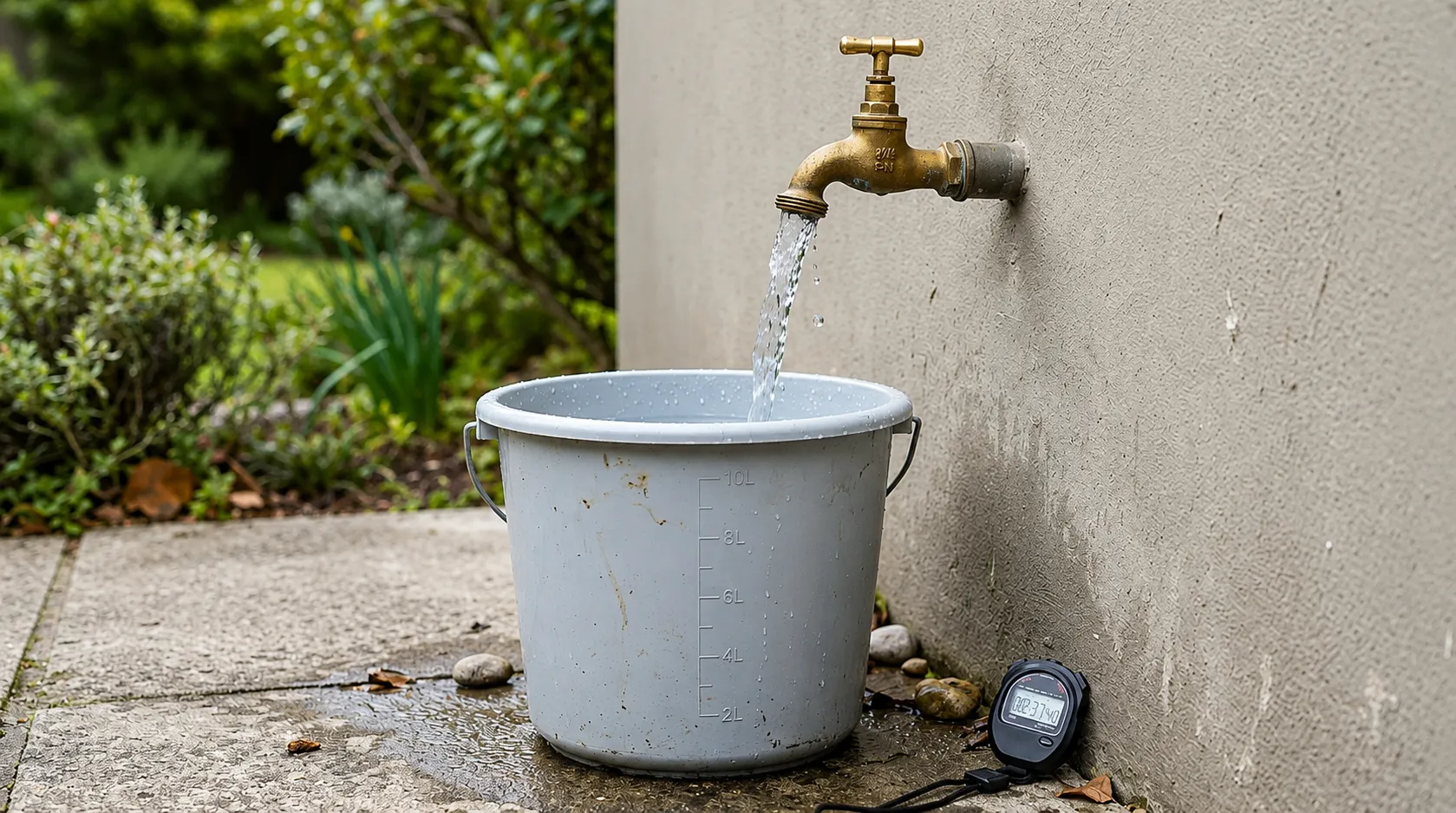

Drugim podstawowym parametrem jest dostępny przepływ, czyli ilość wody dostarczana w określonym czasie. Do wykonania prostego testu potrzebne są naczynie o znanej pojemności oraz stoper.
Może to być na przykład wiadro o pojemności 10 litrów. Należy otworzyć kran i zmierzyć, ile sekund potrzeba, aby całkowicie napełnić naczynie. Na podstawie uzyskanego czasu można obliczyć wydajność w litrach na minutę.
Przykładowo, jeśli naczynie o pojemności 10 litrów napełnia się w 15 sekund:
10 l ÷ 15 s × 60 s = 40 l/min
Otrzymujemy więc 40 litrów na minutę. W przeliczeniu na godzinę jest to:
40 l/min × 60 min = 2400 l/h = 2,4 m³/h
Podane wartości są jedynie przykładem pokazującym sposób obliczeń. W projekcie należy oczywiście wykorzystać wynik rzeczywistego pomiaru wykonanego dla konkretnego źródła wody.
Pomiar ciśnienia i przepływu w praktyce
Do podstawowego sprawdzenia źródła potrzebujemy więc stosunkowo prostych narzędzi: manometru oraz naczynia o znanej pojemności i stopera. Poniższa grafika przedstawia sposób wykonania obu pomiarów oraz przykład przeliczenia wydajności.
Rys. 1. Pomiar ciśnienia i przepływu wody przed zaprojektowaniem systemu nawadniania.
Dlaczego ciśnienie i wydajność źródła należy analizować razem?
Ciśnienie i wydajność źródła opisują różne cechy zasilania, dlatego jednego parametru nie należy traktować jako zamiennika drugiego. Źródło może zapewniać określone ciśnienie bez przepływu, ale po rozpoczęciu poboru warunki mogą się zmienić.
Ma to znaczenie podczas projektowania sekcji. Każde urządzenie pracujące w systemie wymaga określonej ilości wody przy określonym ciśnieniu. Suma przepływów urządzeń działających jednocześnie powinna więc zostać zestawiona z możliwościami źródła oraz warunkami hydraulicznymi instalacji.
Właśnie dlatego przy większych systemach sam test z naczyniem nie zastępuje obliczeń hydraulicznych. Trzeba uwzględnić również średnice i długości przewodów, elementy armatury oraz straty ciśnienia występujące na drodze od źródła do urządzenia. Systemy rurowe
Jak pomiar wpływa na dobór zraszaczy?
Gdy znamy podstawowe parametry źródła, możemy zestawić je z danymi technicznymi urządzeń. W przypadku zraszaczy producenci podają zależności między ciśnieniem, przepływem i parametrami pracy dla określonych modeli oraz dysz.
Jeżeli chcemy prawidłowo nawadniać teren, urządzenia powinny pracować w zakresie przewidzianym przez producenta. Ma to znaczenie dla uzyskania zakładanych parametrów pracy i prawidłowego rozprowadzania wody. Z tego powodu dobór zraszacza nie powinien poprzedzać oceny możliwości źródła.
W praktyce kolejność jest prosta: najpierw wykonujemy pomiar, następnie sprawdzamy wymagania urządzeń, a dopiero później projektujemy sekcje. Takie podejście pozwala ograniczyć ryzyko sytuacji, w której projektowane urządzenia wymagają większego przepływu lub ciśnienia, niż może zapewnić źródło. Zraszacze
Jak parametry źródła wody wpływają na podział systemu?
W automatycznym nawadnianiu urządzenia najczęściej pracują w sekcjach. Jednym z powodów takiego rozwiązania jest możliwość dopasowania chwilowego zapotrzebowania na wodę do parametrów źródła.
Jeżeli wszystkie zaplanowane zraszacze nie mogą pracować jednocześnie przy dostępnych warunkach, dzieli się je na odpowiednie sekcje. Poszczególne części instalacji mogą być uruchamiane kolejno za pomocą zaworów sterowanych przez system automatyki.
Nie oznacza to jednak, że podczas projektowania można wykorzystać całą zmierzoną wydajność wody bez uwzględnienia pozostałych elementów instalacji. Projekt wymaga sprawdzenia strat ciśnienia i wykonania odpowiednich obliczeń hydraulicznych. Im bardziej rozbudowany system, tym większe znaczenie ma dokładna analiza. Elektrozawory i sterowanie nawadnianiem
Czy pomiar zależy od rodzaju źródła wody?
Tak. Sposób interpretacji wyników zależy między innymi od tego, czy woda pochodzi z sieci wodociągowej, studni czy układu zasilanego pompą.
Przy zasilaniu z sieci podstawowy pomiar przy kranie pozwala ocenić warunki w danym punkcie instalacji. Trzeba jednak pamiętać, że parametry sieci mogą się zmieniać. Jeśli ogród będzie nawadniany przede wszystkim rano lub wieczorem, warto uwzględnić warunki występujące właśnie w planowanych godzinach pracy.
W instalacji z pompą sytuacja jest bardziej złożona. Wydajność pompy jest powiązana z wysokością podnoszenia, dlatego nie należy oceniać jej wyłącznie na podstawie pojedynczego pomiaru przy kranie. Trzeba uwzględnić charakterystykę pompy i warunki pracy całego układu. W przypadku studni znaczenie mają ponadto możliwości samego ujęcia. Pompy i zestawy pompowe
Jak zmierzyć parametry źródła wody krok po kroku?
Przed rozpoczęciem pracy warto uporządkować cały proces. Pierwszym krokiem jest ustalenie rodzaju źródła oraz punktu, w którym projektowany system zostanie do niego przyłączony.
Następnie należy:
- Podłączyć manometr i wykonać pomiar ciśnienia statycznego.
- Sprawdzić warunki występujące podczas przepływu.
- Za pomocą naczynia i stopera określić dostępny przepływ.
- Zapisać uzyskane wyniki wraz z jednostkami.
- Zestawić je z wymaganiami urządzeń przewidzianych w projekcie.
Dopiero na podstawie tych informacji można świadomie przejść do kolejnych etapów: doboru zraszaczy, określenia liczby urządzeń w sekcji czy projektowania instalacji. Dzięki temu montaż opiera się na rzeczywistych danych dotyczących miejsca, w którym ma powstać system.
Co zrobić, gdy pomiar wskazuje zbyt niskie ciśnienie lub wydajność?
Jeżeli wynik wskazuje, że parametry mogą być niewystarczające dla projektowanego systemu, nie należy od razu wybierać sposobu zwiększenia ciśnienia. Najpierw trzeba ustalić przyczynę i określić, gdzie występuje ograniczenie.
Czasami wystarczające będzie inne zaplanowanie sekcji, w innych przypadkach konieczna może być analiza średnic przewodów, filtrów, zaworów, pompy lub pozostałych elementów układu. Rozwiązanie powinno wynikać z parametrów konkretnej instalacji, a nie z uniwersalnego założenia.
Ponieważ jest to osobny etap diagnostyki, nie rozwijamy go tutaj szerzej. Więcej informacji o przyczynach problemów z ciśnieniem i sposobach ich rozwiązywania znajdziesz w artykule „Ciśnienie wody – jak zwiększyć ciśnienie wody w domu i ogrodzie”.
Pomiar źródła wody – co warto zapamiętać?
Pomiar źródła wody to jeden z pierwszych etapów przygotowania projektu nawadniania. Pozwala określić warunki dostępne w miejscu inwestycji i porównać je z wymaganiami urządzeń.
Najważniejsze jest przy tym analizowanie ciśnienia i przepływu łącznie. Samo ciśnienie statyczne lub sama wydajność nie opisują w pełni warunków, w których będzie pracował system.
Dla projektanta i instalatora oznacza to przede wszystkim możliwość podejmowania decyzji na podstawie rzeczywistych danych. Dobrze wykonany pomiar ułatwia dobór urządzeń i podział na sekcje, a następnie stanowi punkt wyjścia do dalszych obliczeń hydraulicznych.
Najważniejsze informacje w skrócie
- Przed zaprojektowaniem systemu warto sprawdzić ciśnienie oraz dostępny przepływ wody.
- Do podstawowego pomiaru ciśnienia służy manometr.
- Ciśnienie statyczne mierzymy bez poboru, natomiast warunki robocze oceniamy podczas przepływu.
- Przepływ można wstępnie sprawdzić za pomocą naczynia o znanej pojemności i stopera.
- Wyniki pomiarów należy porównać z wymaganiami technicznymi urządzeń.
- Liczbę zraszaczy pracujących jednocześnie trzeba dostosować do możliwości źródła i warunków hydraulicznych instalacji.
- Przy zasilaniu pompą należy uwzględnić jej charakterystykę pracy.
- Jeśli parametry okażą się niewystarczające, najpierw należy ustalić przyczynę, a dopiero potem dobrać rozwiązanie.
- Najpierw pomiar, następnie obliczenia i dobór urządzeń – taka kolejność daje solidną podstawę do zaprojektowania działającego systemu.
