Średnica rury i wymiary rur – DN, d, grubość ścianki e i tabela wymiarów rur. Praktyczny poradnik

Dobór odpowiednich elementów systemu rurowego wymaga czegoś więcej niż porównania dwóch liczb w katalogu. Oznaczenia takie jak DN, d, e, mm czy SDR odnoszą się do różnych parametrów, a ich znaczenie zależy od materiału, standardu i przeznaczenia instalacji. Rura stalowa, rura PVC-U i rura PE mogą być oznaczane w różny sposób, dlatego ta sama wartość liczbowa nie zawsze oznacza ten sam wymiar.

W tym artykule wyjaśniamy, jak czytać wymiary rur, czym różnią się oznaczenia DN i d, co oznacza grubość ścianki e oraz dlaczego sama średnica zewnętrzna nie wystarcza do pełnego określenia rury. Omawiamy również SDR i pokazujemy, jak interpretować dane produktowe podczas doboru rur, kształtek i armatury.

Informacje te są przydatne dla projektantów, instalatorów, dystrybutorów oraz działów zakupów technicznych. Prawidłowe określenie parametrów rury ułatwia dobór komponentów, ogranicza ryzyko błędów przy zamówieniu i usprawnia kompletowanie całego systemu rurowego.

Czym jest średnica rury i które wymiary mają znaczenie?

Pytanie wydaje się proste, jednak w technice rurowej należy rozróżnić kilka różnych wymiarów. Rura ma średnicę zewnętrzną, rzeczywistą średnicę wewnętrzną oraz określoną grubość ścianki. W dokumentacji technicznej może również występować średnica nominalna DN, która pełni inną funkcję niż wymiar fizycznie zmierzony na rurze.

Najważniejsze oznaczenia można podsumować w następujący sposób:

Dla rury o równomiernej grubości ścianki średnicę wewnętrzną można w przybliżeniu obliczyć według następującego wzoru:

Oznacza to, że dwie rury o tej samej średnicy zewnętrznej mogą mieć różne średnice wewnętrzne, jeśli różnią się grubością ścianek. Nawet różnica kilku milimetrów może wpływać na przepływ, straty ciśnienia, masę rury i jej parametry eksploatacyjne.

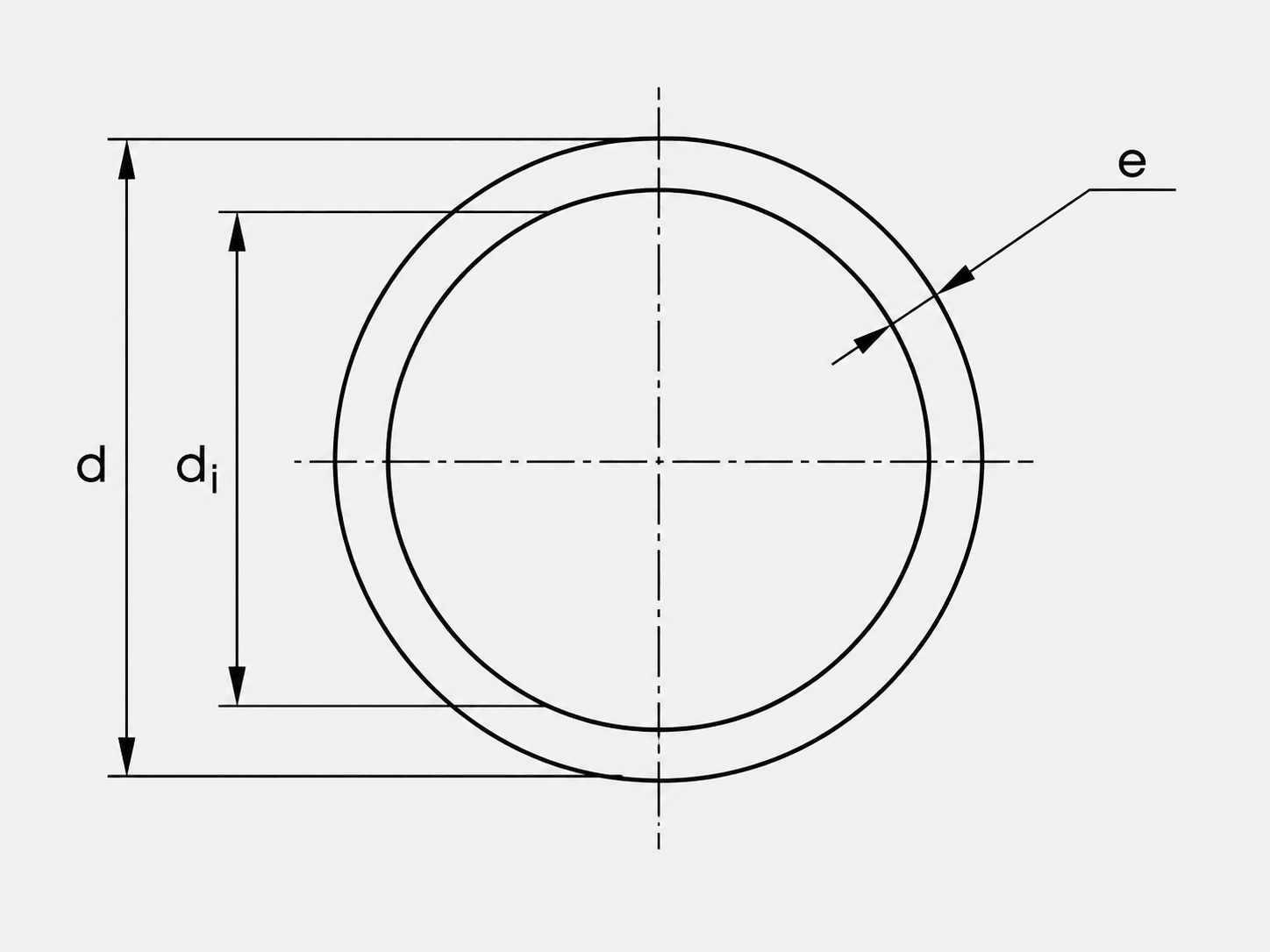

Schemat pokazuje zależność pomiędzy podstawowymi wymiarami przekroju rury. d oznacza średnicę zewnętrzną, d_i rzeczywistą średnicę wewnętrzną, a e grubość ścianki.

Co oznacza średnica nominalna DN?

DN jest oznaczeniem nominalnym używanym do określania wielkości elementów systemu rurowego. Norma ISO 6708 definiuje DN jako oznaczenie wielkości nominalnej. Liczby występującej po symbolu DN nie należy automatycznie interpretować jako średnicy zewnętrznej lub wewnętrznej wyrażonej w milimetrach.

Przykładowo DN20 nie oznacza, że każda rura ma dokładnie 20 mm średnicy wewnętrznej. Rzeczywiste wymiary zależą od systemu rurowego, materiału, szeregu wymiarowego i grubości ścianki. W anglojęzycznej dokumentacji technicznej powszechnie stosuje się określenia nominal size oraz nominal diameter.

DN jest szczególnie przydatne przy określaniu wielkości zaworów i innych elementów instalacji. Zawór, kołnierz, przepustnica lub inny komponent może mieć przypisaną wartość DN wskazującą nominalną wielkość systemu, do którego jest przeznaczony. Nadal jednak należy sprawdzić rzeczywiste wymiary przyłączeniowe.

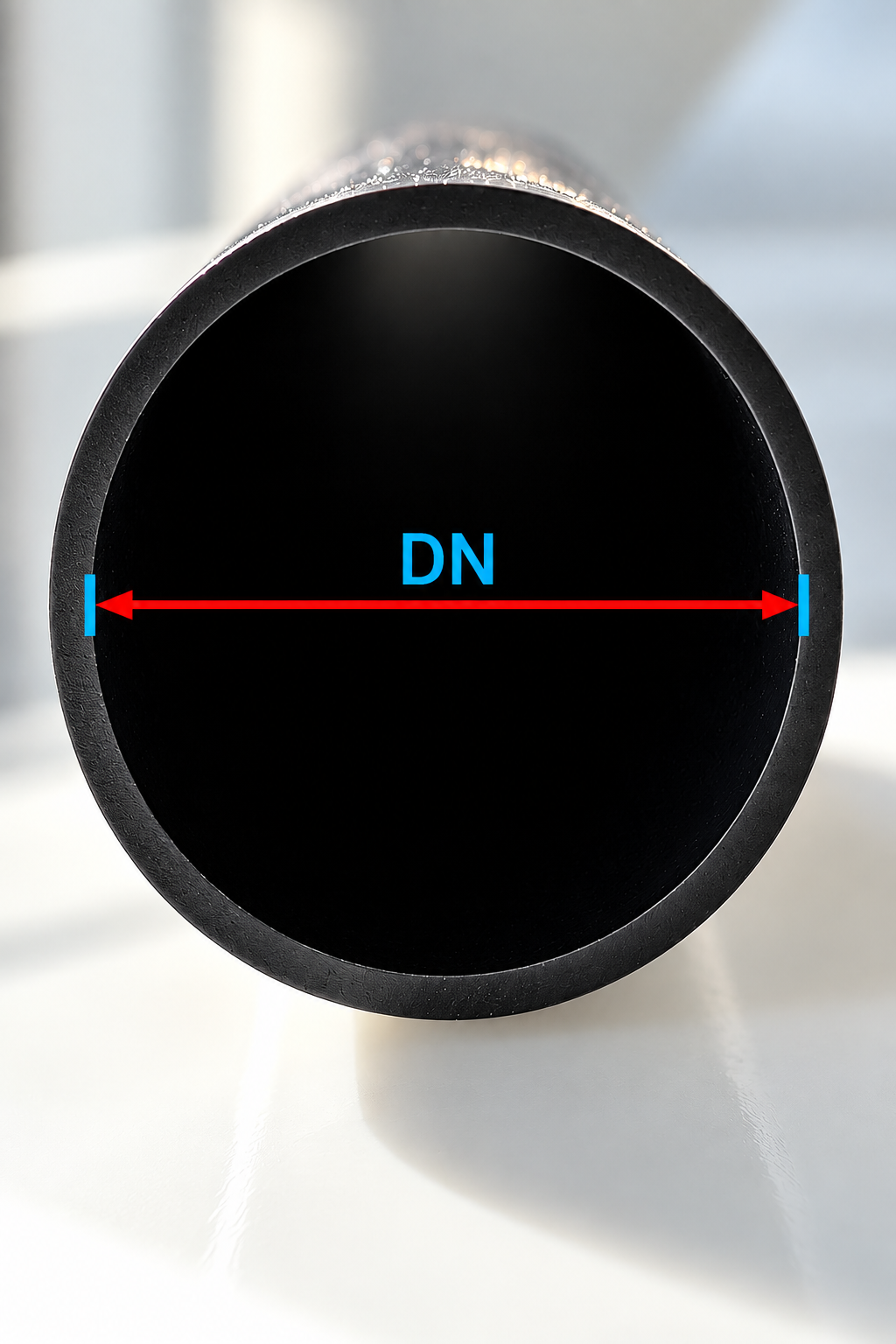

Ważne: grafika przedstawia DN w sposób schematyczny. DN nie jest bezpośrednim pomiarem średnicy wewnętrznej rury. Fizyczny pomiar prześwitu daje średnicę wewnętrzną d_i, a nie wartość DN.

DN a d – na czym polega różnica?

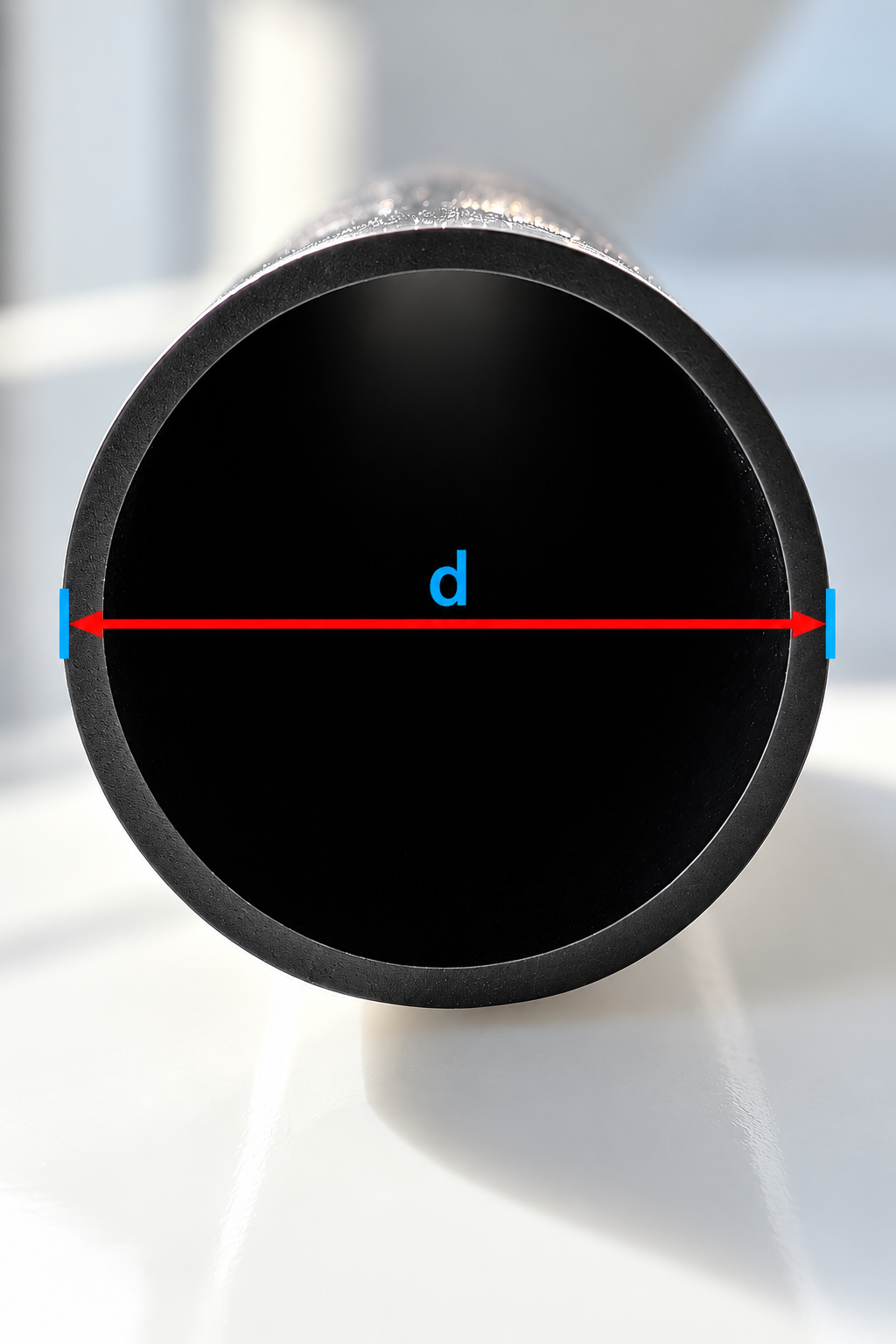

DN i d opisują różne parametry. DN jest nominalnym oznaczeniem wielkości systemowej, natomiast w wielu metrycznych systemach rurowych symbol d odnosi się do średnicy zewnętrznej.

W przypadku rur z tworzyw sztucznych średnica zewnętrzna jest często jednym z podstawowych wymiarów służących do identyfikacji produktu. Rura d63 ma nominalną średnicę zewnętrzną 63 mm. Nie oznacza to jednak, że jej średnica wewnętrzna również wynosi 63 mm, ponieważ trzeba uwzględnić grubość ścianki.

Bevo oferuje rury PVC-U o tej samej średnicy zewnętrznej, ale różnych grubościach ścianek. Dobrze pokazuje to, dlaczego sam wymiar d nie wystarcza do pełnego określenia geometrii rury.

Co oznacza e i dlaczego grubość ścianki rury jest ważna?

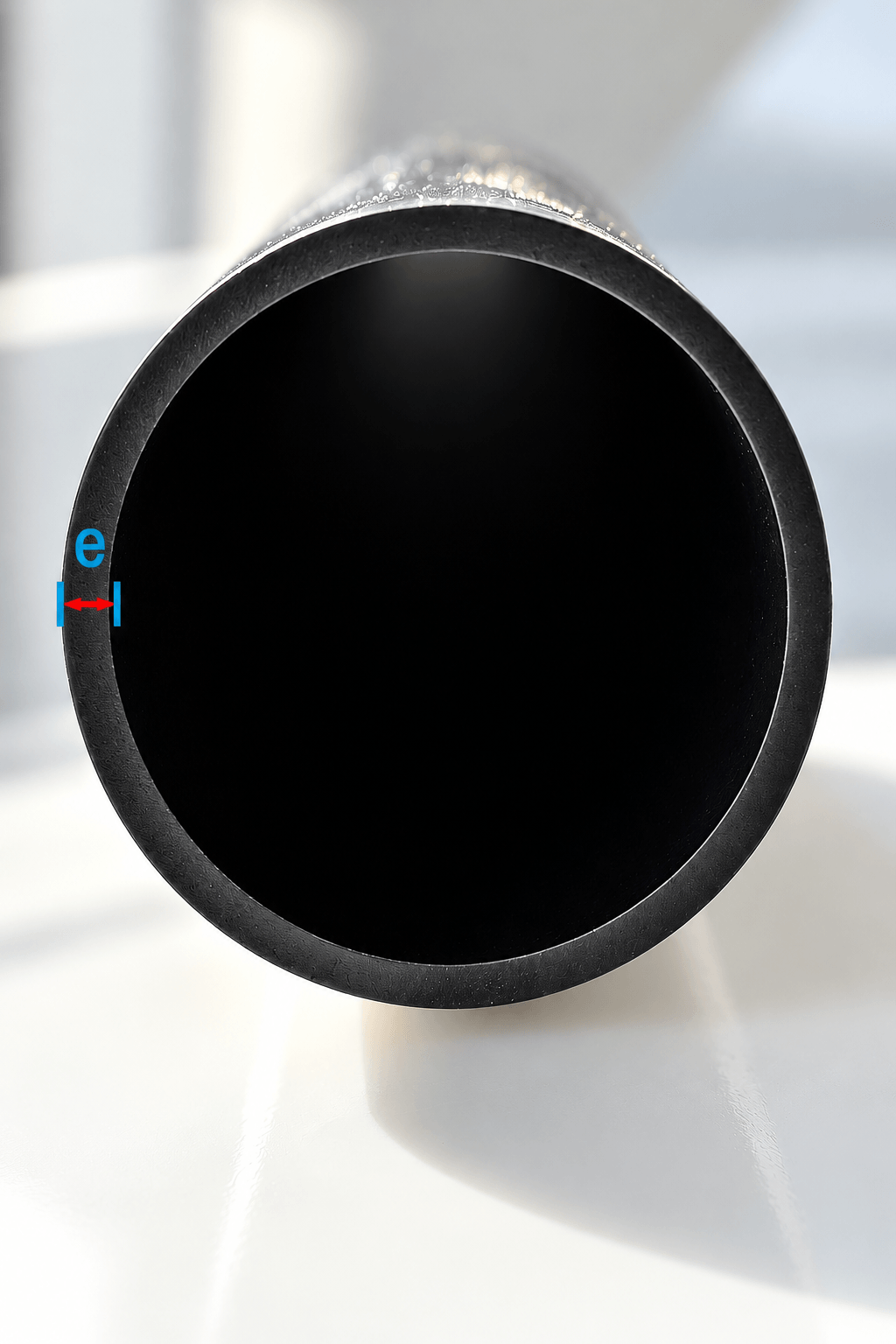

Symbol e oznacza grubość ścianki rury. Jest to odległość pomiędzy zewnętrzną a wewnętrzną powierzchnią ścianki. Wymiar ten bezpośrednio wpływa na średnicę wewnętrzną, a tym samym na dostępną powierzchnię przepływu.

Jeżeli dwie rury mają średnicę zewnętrzną d63, ale jedna ma grubość ścianki 2,4 mm, a druga 4,7 mm, ich wewnętrzne prześwity będą wyraźnie różne.

Tabela pokazuje, dlaczego taka sama średnica zewnętrzna nie musi oznaczać takiego samego prześwitu wewnętrznego. Wraz ze wzrostem grubości ścianki, przy niezmienionej wartości d, rzeczywista średnica wewnętrzna maleje.

Jak czytać oznaczenie rury, np. 63 × 4,7 mm?

Oznaczenie takie jak 63 × 4,7 mm przekazuje znacznie więcej informacji niż samo „63 mm”. W tym przykładzie pierwsza wartość odnosi się do średnicy zewnętrznej d, natomiast druga określa grubość ścianki e.

Dlatego profesjonalny dobór produktu nie powinien opierać się wyłącznie na informacji „potrzebuję rury 63 mm”. Należy określić materiał, średnicę, grubość ścianki lub szereg SDR, klasę ciśnieniową oraz sposób wykonania połączenia.

Jak czytać wymiary rur stalowych?

Wymiary rur stalowych są często określane za pomocą DN oraz rzeczywistych wymiarów geometrycznych zdefiniowanych dla konkretnego szeregu wymiarowego. W przypadku rur stalowych nominalnej wartości DN nie należy traktować jako zmierzonej średnicy zewnętrznej.

Rura DN20 nie musi mieć średnicy zewnętrznej 20 mm. Podobnie rura 22 mm nie jest automatycznie odpowiednikiem DN20. Standardowe wymiary rur stalowych należy interpretować zgodnie ze standardem, według którego wykonano dany produkt.

Istotna jest również grubość ścianki. Rurociąg stalowy o tej samej średnicy zewnętrznej może występować w kilku wariantach grubości. Zmiana grubości ścianki wpływa na średnicę wewnętrzną, masę oraz właściwości mechaniczne rury.

Jeżeli element stalowy ma zostać połączony z systemem z tworzywa sztucznego, samo porównanie DN i d nie wystarczy. Należy dobrać odpowiedni adapter, kształtkę lub element przejściowy dostosowany do obu systemów.

Jak oznaczane są średnice rur z tworzyw sztucznych?

W systemach rurowych wykonanych z tworzyw sztucznych nominalna średnica zewnętrzna d jest często jednym z podstawowych wymiarów służących do identyfikacji rury. Dla przemysłowych systemów ABS, PVC-U i PVC-C jednym z właściwych standardów odniesienia dla metrycznych systemów przemysłowych jest DIN EN ISO 15493.

Jeżeli rura ma oznaczenie d20, wartość 20 mm odnosi się do jej nominalnej średnicy zewnętrznej. Podobnie redukcja określona jako d90 na d63 łączy dwa różne nominalne wymiary zewnętrzne.

W systemach klejonych prawidłowe dopasowanie wymiarów rury do kielicha kształtki ma kluczowe znaczenie dla wykonania poprawnego i niezawodnego połączenia. Zobacz rury i kształtki PVC-U dostępne w Bevo.

Czym jest SDR i jaki ma związek z grubością ścianki?

SDR to skrót od Standard Dimension Ratio. Określa zależność pomiędzy nominalną średnicą zewnętrzną rury a jej nominalną grubością ścianki.

Wartości SDR są znormalizowane, dlatego wynik prostego obliczenia nie zawsze będzie dokładnie równy deklarowanej wartości SDR.

Przy tej samej średnicy zewnętrznej niższa wartość SDR oznacza relatywnie grubszą ściankę, natomiast wyższa wartość SDR – relatywnie cieńszą. W praktyce SDR należy zawsze rozpatrywać razem z materiałem rury, temperaturą pracy i zastosowaniem.

Dwie rury d63 mogą więc mieć tę samą średnicę zewnętrzną, ale różne wartości SDR, grubości ścianek i średnice wewnętrzne. Dlatego sam wymiar d nie wystarcza do prawidłowego określenia rury do zastosowania technicznego.

DN, mm, cale i symbole średnicy – dlaczego prosty przelicznik może wprowadzać w błąd?

Jeden cal odpowiada matematycznie 25,4 mm, ale nie oznacza to, że każdą nominalną wielkość rury można bezpośrednio przeliczyć według tej wartości.

DN nie jest jednostką długości. Określa nominalną wielkość komponentu, natomiast milimetry opisują rzeczywisty wymiar geometryczny. Powszechnie stosuje się również symbole średnicy, takie jak Ø, jednak bez dodatkowego kontekstu nie zawsze wskazują one jednoznacznie, czy chodzi o średnicę zewnętrzną, wewnętrzną czy nominalną.

Jeżeli dokumentacja techniczna podaje wartość jako d, DN, Ø lub w calach, należy sprawdzić, do jakiego systemu odnosi się dane oznaczenie. Dla projektantów i działów zakupów bezpieczniejsze jest porównanie pełnej specyfikacji niż korzystanie z uniwersalnej tabeli przeliczeniowej.

Jak zmierzyć średnicę i grubość ścianki rury?

Jeżeli oznaczenia producenta nie są już widoczne, podstawowym narzędziem pomiarowym może być suwmiarka. Pozwala ona zmierzyć średnicę zewnętrzną, a gdy dostępny jest przekrój rury – również grubość ścianki.

Aby poprawnie zmierzyć średnicę zewnętrzną, szczęki suwmiarki należy ustawić prostopadle do osi rury. Warto wykonać pomiar w kilku punktach, szczególnie gdy powierzchnia jest zabrudzona, pokryta powłoką lub uszkodzona mechanicznie.

Zmierzony wymiar fizyczny nie określa jednak automatycznie DN. Jeżeli suwmiarka wskazuje średnicę zewnętrzną 63 mm, w systemie wykorzystującym średnicę zewnętrzną do określania wielkości rury może to odpowiadać d63. Nie oznacza to jednak DN63.

Jeżeli dostępny jest przekrój rury, można również zmierzyć wartość e. Znając d i e, można oszacować średnicę wewnętrzną ze wzoru d_i ≈ d − 2e. Pomiar może pomóc w identyfikacji istniejącej instalacji, jednak ostateczny dobór elementu zamiennego powinien również uwzględniać materiał, standard oraz wymagania producenta.

Jak dobrać odpowiednią kształtkę do rury?

Dobór rur, kształtek i armatury wymaga sprawdzenia więcej niż jednego wymiaru. Kształtka musi być zgodna z materiałem, geometrią, sposobem montażu oraz warunkami pracy całego systemu rurowego.

W systemach rurowych PVC-U powszechnie stosuje się połączenia klejone, dlatego rura i kielich kształtki muszą mieć odpowiednio dopasowane wymiary. W systemach PE można stosować zgrzewanie doczołowe, elektrooporowe lub złączki mechaniczne, natomiast w instalacjach stalowych wykorzystywane są między innymi połączenia gwintowane i kołnierzowe.

Każdy komponent należy dobierać zgodnie z odpowiednimi standardami i dokumentacją systemową. Podobne oznaczenia liczbowe nie gwarantują kompatybilności. Ma to szczególne znaczenie w instalacjach wodnych, gazowych i przemysłowych, gdzie dokładność wymiarowa i niezawodność całego systemu są kluczowe.

Jak korzystać z tabel wymiarów rur?

Nie istnieje jedna uniwersalna tabela wymiarów, która prawidłowo opisywałaby wszystkie systemy rurowe. Rury stalowe, PVC-U i PE są oznaczane w różny sposób, dlatego wymagają różnych zestawów danych wymiarowych.

W przypadku systemów z tworzyw sztucznych szczególnie przydatna jest tabela zawierająca d, e, SDR oraz klasę ciśnieniową. Dla rur stalowych większe znaczenie mogą mieć DN, średnica zewnętrzna, grubość ścianki oraz właściwy szereg wymiarowy.

Tak przygotowana tabela jest znacznie bardziej użyteczna dla projektanta lub instalatora niż zestawienie zawierające wyłącznie DN i wartości w milimetrach. Pozwala porównać nie tylko wielkość nominalną, ale również rzeczywistą geometrię rury i sposób jej połączenia.

Średnica rury w praktyce – jak uniknąć błędów w specyfikacji?

W praktyce średnicę rury należy zawsze rozpatrywać razem z funkcją konkretnego elementu. Rury, zawory, kołnierze, adaptery i redukcje mogą być oznaczane według różnych zasad. Jeżeli komponenty pochodzą od różnych producentów, należy sprawdzić ich wzajemną kompatybilność oraz standardy, według których zostały wykonane.

Średnicy nominalnej nie należy określać wyłącznie na podstawie fizycznego pomiaru suwmiarką. ISO 6708 definiuje zastosowanie DN, natomiast przemysłowe systemy ABS, PVC-U i PVC-C mogą również podlegać wymaganiom takim jak DIN EN ISO 15493.

W przypadku rur z tworzyw sztucznych równie istotne są d oraz e. Wspólnie określają one podstawową geometrię przekroju rury. Trzeba również uwzględnić materiał, SDR, klasę ciśnieniową, sposób łączenia i temperaturę pracy.

Dla wykonawców, dystrybutorów i działów technicznych prawidłowo określona rura oznacza mniej błędów przy zamówieniu, mniej zwrotów i sprawniejszy przebieg montażu.

Co warto zapamiętać?

• DN jest nominalnym oznaczeniem wielkości elementu systemu rurowego i nie należy traktować go jako bezpośredniego pomiaru średnicy wewnętrznej w milimetrach.
• d oznacza średnicę zewnętrzną w systemach wykorzystujących taki sposób wymiarowania.
• e oznacza grubość ścianki rury.
• Dla prostego przekroju rury o równomiernej ściance średnicę wewnętrzną można oszacować jako d_i ≈ d − 2e.
• Dwie rury o tej samej wartości d mogą mieć różne grubości ścianek, a tym samym różne średnice wewnętrzne.
• SDR opisuje zależność pomiędzy średnicą zewnętrzną a grubością ścianki.
• DN, milimetrów i wymiarów calowych nie należy przeliczać mechanicznie bez znajomości właściwego systemu rurowego.
• Rury i kształtki należy dobierać z uwzględnieniem materiału, wymiarów, sposobu łączenia oraz warunków pracy.
• W specyfikacji B2B warto podawać pełny zestaw danych, w tym materiał, DN lub d, e/SDR, PN oraz rodzaj przyłącza, zamiast opierać się wyłącznie na jednej wartości średnicy.
